[알림 서비스] 전체 구성 설계

💡 참고

대규모 시스템 설계 책

ifkakao 알림 서비스 발표

당근마켓 PUSH 알림 서비스 구성 블로그

---

📌 요구사항

모바일 푸시 알림만 지원함 (SMS, 이메일 알림 X)

연성 실시간 시스템임

• 알림은 가능한 빨리 전달되어야 하지만 시스템에 높은 부하가 걸렸을 때 약간의 지연은 무방함

약간의 지연은 무방하지만 어떤 상황에서도 알림이 소실되면 안됨 → 데이터 손실 방지를 보장해줘야 함

iOS, 안드로이드 단말 모두 지원함

알림으로 전송할 모든 이벤트는 클라이언트에서 만들어 냄

디바이스별 푸시 알림 ON/OFF 설정 가능함

하루에 1000건(100명의 사용자 x 10건의 알림)의 모바일 푸시 알림을 보낼 수 있어야 함

사용자별 알림 목록 조회가 가능함

• 현재까지 받은 알림 전체 다 볼 수 있는 건가?
• 비즈니스 요구사항이므로 팀원들과 함께 정할 필요 있음
  • ex) 30일 치의 알림만 보여주기

단건 알림과 다중 알림 모두 가능함

• 다중 알림 : 1개의 이벤트 발생 시 n명의 유저에게 동시에 알림을 전송함

1명의 유저는 여러 개의 FCM 등록 토큰을 가질 수 있음

• ex) A 사용자가 아이폰, 아이패드로 각각 로그인한 경우 A 사용자에게 전달되는 알림은 아이폰과 아이패드 모두에 보내져야 함

로그아웃, 탈퇴한 유저에게는 알림을 전송하지 않음

• 해당 유저의 모든 디바이스에 적용됨

디바이스는 고유한 FCM 등록 토큰을 가짐

앱이 foreground/background일 때 모두 알림을 수신해야 함

• 앱이 background 상태일 때는 외부 Push 알림을 주고, foreground 상태일 때는 화면상 알림을 띄움



*이후 적용해볼 조건

알림 데이터는 모두 다 쌓아둘 필요 없으므로, 일정 시간 이후 삭제되도록 구성한다.

비활성 디바이스의 토큰을 삭제한다.

• 토큰 timestamp가 일정 기간 이상 갱신되지 않았을 때



✅ 서비스 기능 목록

• FCM 토큰 등록 및 타임스탬프 업데이트

• FCM 토큰 삭제

• 알림 생성

• 알림 목록 조회

• PUSH 알림 ON/OFF 설정

---

📌 요구사항 만족을 위한 상세 설계안

데이터 손실 방지

• 알림 데이터를 데이터베이스에 저장함 - 반영 완료
• 알림 전송 재시도 메커니즘을 구현함 - 코드 작성하며 구현 예정



재시도 방법

• 제3자 서비스가 알림 전송에 실패하면, 해당 알림을 재시도 전용 큐에 넣고 지정된 횟수만큼 재시도함
• 동일한 문제 계속해서 발생하면 개발자에게 통지함



앱 상태(fore/background)에 따른 알림 표시

• FCM 서버가 보낸 Push 수신 시 디바이스의 fore/back 상태에 따라 다르게 알림을 띄워주도록 함
• 참고
  • [안드로이드]
    https://firebase.google.com/docs/cloud-messaging/android/receive?hl=ko
    https://dongsik93.github.io/til/2021/02/20/til-android-fcm-2/
  • [iOS]
    https://firebase.google.com/docs/cloud-messaging/ios/receive?hl=ko#handle_silent_push_notifications
    https://sweetdev.tistory.com/477

---

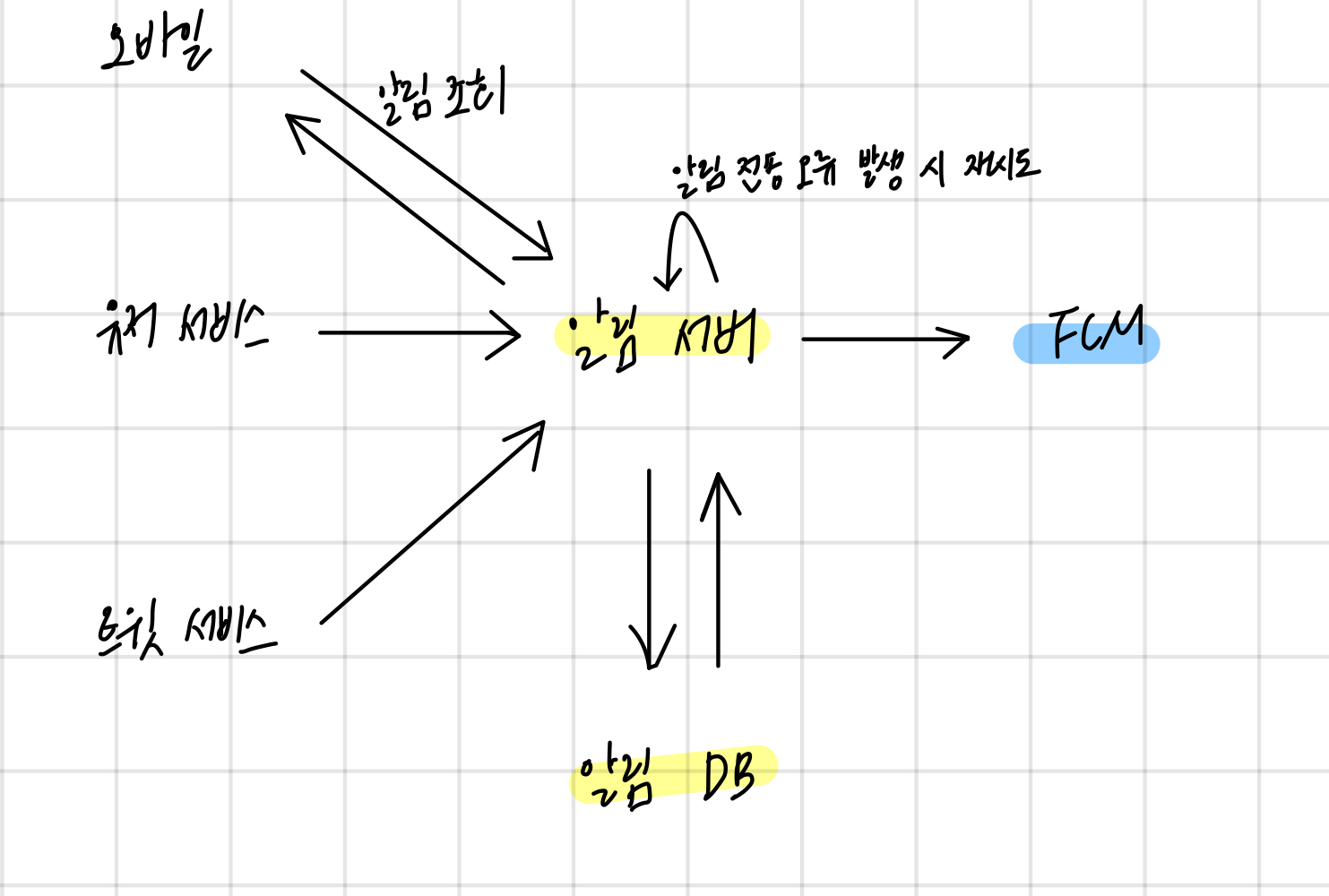

📌 1차 설계안 - 현재 상황

*알림 서버 역할 (클루터에서의 기능 한정)

• 푸시 토큰 관리
  • FCM 토큰 등록 및 타임스탬프 업데이트
  • 탈퇴 유저의 FCM 토큰 삭제
  • 만료 토큰 삭제
• 알림 생성 API 제공
  • 유저/트윗 서비스에서의 이벤트 발생 시 알림을 생성할 수 있도록 API를 제공함
• 알림 데이터 저장
• 알림 목록 조회를 위한 알림 DB 질의
• 디바이스별 푸시 알림 ON/OFF 설정 저장
• FCM에 알림 전송
• FCM 장애나 전송 오류 시 알아서 failover 및 전송 재시도 수행



*알림 DB 역할

• 유저의 디바이스 단말 토큰 저장
• 유저의 알림 데이터 저장



*해당 설계의 문제점

• SPOF(Single-Point-Of-Failure)
  • 1대의 알림 서비스의 서버로 처리하면 해당 서버에 장애 발생 시 전체 서비스의 장애로 이어질 수 있음
  • 개선
    • 알림 서버 scale-out
• 성능 병목
  • 알림 처리하고 제3자의 서버에 보내는 것은 자원을 많이 필요로 하는 작업일 수 있음
    • ex) HTML 페이지를 구성해 제3자 서비스의 응답을 기다림
  • 따라서 모든 기능을 한 서버로 처리하면 사용자 트래픽이 몰리는 시간에는 시스템이 과부하 상태에 빠질 수 있음



📌 2차 설계안 - 이후 개선 고려

A. 제3자 제공서비스가 1개

*알림 서버 역할 - 1차 설계안 이후 추가된 역할만 기술함

• 메시지 큐에 알림 전송
  • 알림 데이터를 메시지 큐에 넣음
• FCM과의 통신 역할 수행 X



*메시지 큐 역할

• 시스템 컴포넌트 간 의존성 제거
• 다량의 알림이 전송되어야 하는 경우를 대비한 버퍼 역할



*작업 서버 역할

• 메시지 큐에서 전송할 알림을 꺼내 FCM에 전달하는 역할 담당
• FCM 장애나 전송 오류 시 알아서 failover 및 전송 재시도 수행



*시스템 컴포넌트들 간의 협력 과정

1. 유저/트윗 서비스가 알림 생성 API를 호출해 알림 서버로 알림 데이터 전송함
2. 알림 서버는
   1. 알림 데이터를 데이터베이스에 저장
   2. 알림 수신 유저의 디바이스 단말 토큰을 데이터베이스에서 가져옴
3. 알림 서버는 알림 이벤트를 만들어 메시지 큐에 넣음
4. 작업 서버는 메시지 큐에서 알림 이벤트를 꺼냄
5. 작업 서버는 알림을 FCM에 보냄
6. FCM은 유저 디바이스 단말로 알림을 전송함

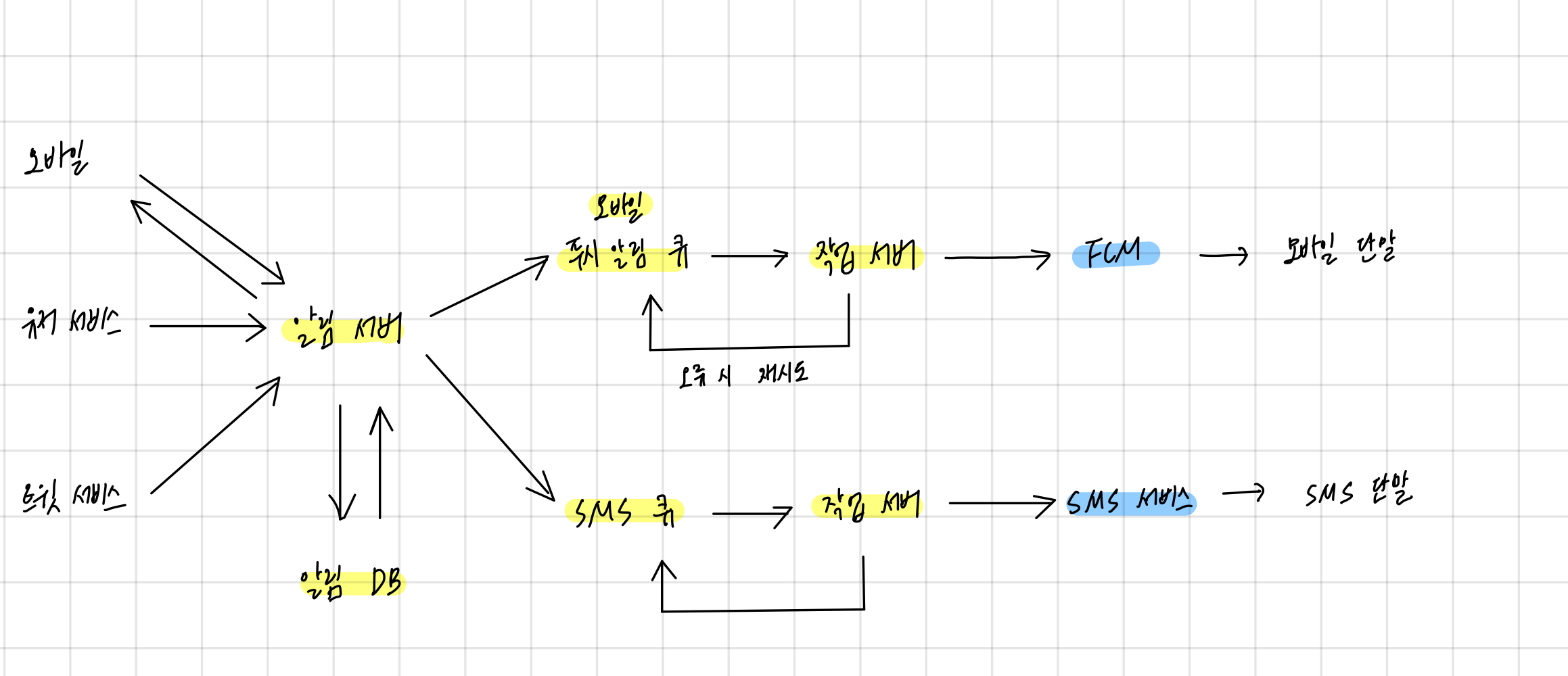

B. 제3자 제공서비스가 n개

• 제3자 제공서비스 별 메시지 큐를 사용하므로 알림을 병렬적으로 처리 가능함

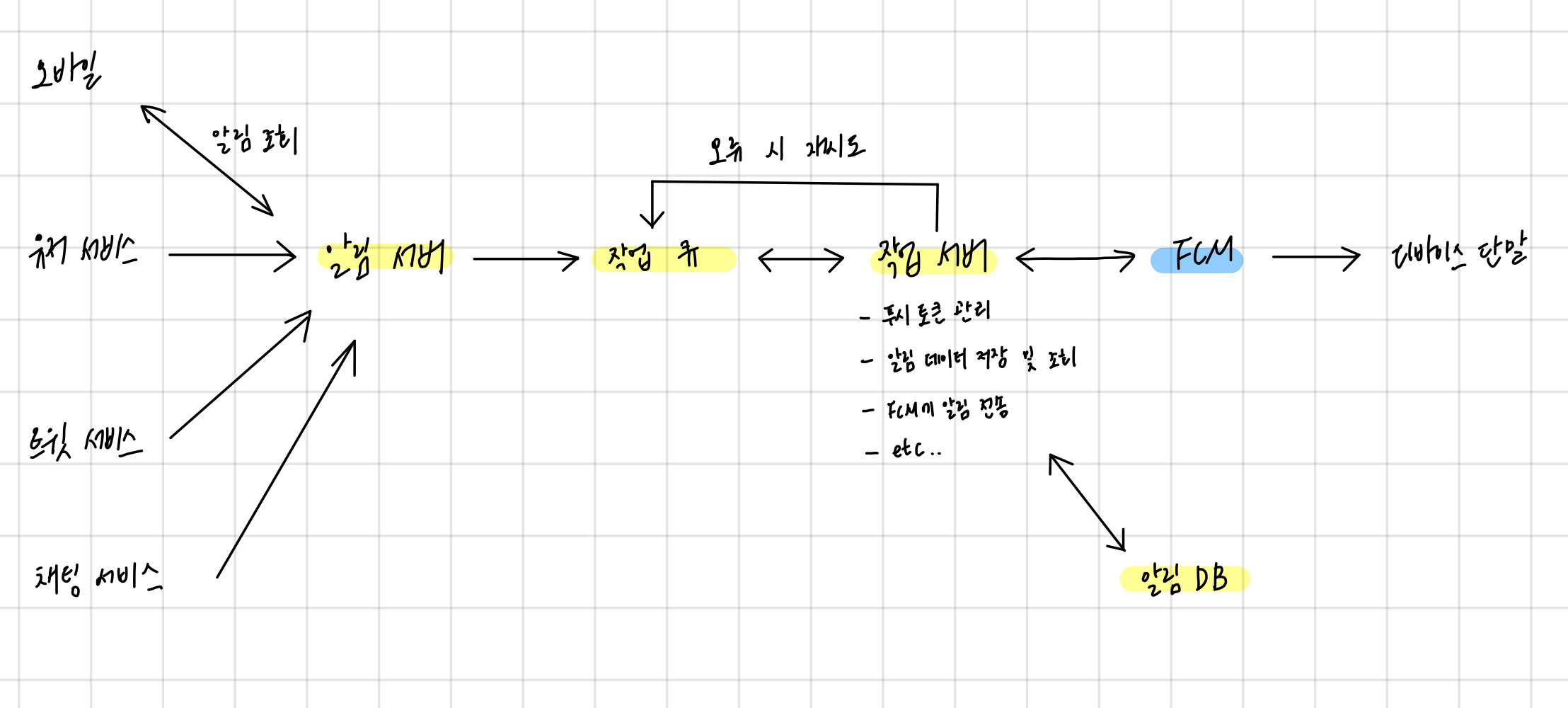

C. 작업 서버에 코어 로직 수행 역할 부여 - 참고

• 많은 트래픽 발생 시에도 안정적으로 지원하도록 하기 위함
• 각 구성요소에 일시 장애가 나더라도 받은 요청은 모두 수행할 수 있도록 하기 위한 구조임
  • 추후 채팅 알림이 추가되는 경우를 고려함
  • 알림 서비스 내에서 발생하는 모든 작업은 '작업 큐'를 통해 관리하도록 함



*알림 서버 역할

• 많은 트래픽을 우선 받아내는 것이 목적이므로, 간단한 역할만 수행하고 바로 Job을 생성해 작업 큐로 넘김



*메시지 큐 역할

• 알림 서비스에서 발생하는 모든 작업은 해당 큐에서 관리됨



*작업 서버 역할

• 알림 서비스의 코어 로직을 수행함
• 알림 DB와 FCM과 직접적으로 통신함

---

📌 이후에 추가로 고려해볼 사항 - 대규모 시스템 설계를 위한 확장 사항

알림 중복 전송 방지

• 중복 전송을 100% 방지하는 것은 불가함 - 참고
• 분산 시스템의 경우 같은 알림이 중복되어 전송되기도 하는데, 그 빈도를 줄이려면 중복을 탐지하는 메커니즘을 도입할 수 있음

알림 템플릿 사용

푸시 알림과 보안

• 예시

• • 알림 전송 API는 appKey와 appSecret을 사용해 보안을 유지함
  • 따라서 인증된, 승인된 클라이언트만 해당 API를 사용해 알림을 보내도록 함

큐 모니터링

• 알림 시스템을 모니터링 할 때 중요한 메트릭 중 하나는 큐에 쌓인 알림의 개수임
• 쌓인 알림 개수가 너무 많으면, 작업 서버들이 이벤트를 빠르게 처리하지 못하는 것이므로, 작업 서버 증설을 고려해볼 수 있음

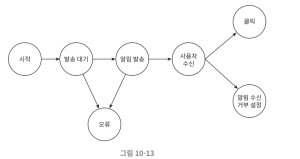

이벤트 추적

• 알림 확인율, 클릭율, 실제 앱 사용으로 이어지는 비율 같은 메트릭은 사용자를 이해하는데 중요함
• 데이터 분석 서비스(analytics)는 보통 이벤트 추적 기능도 제공함

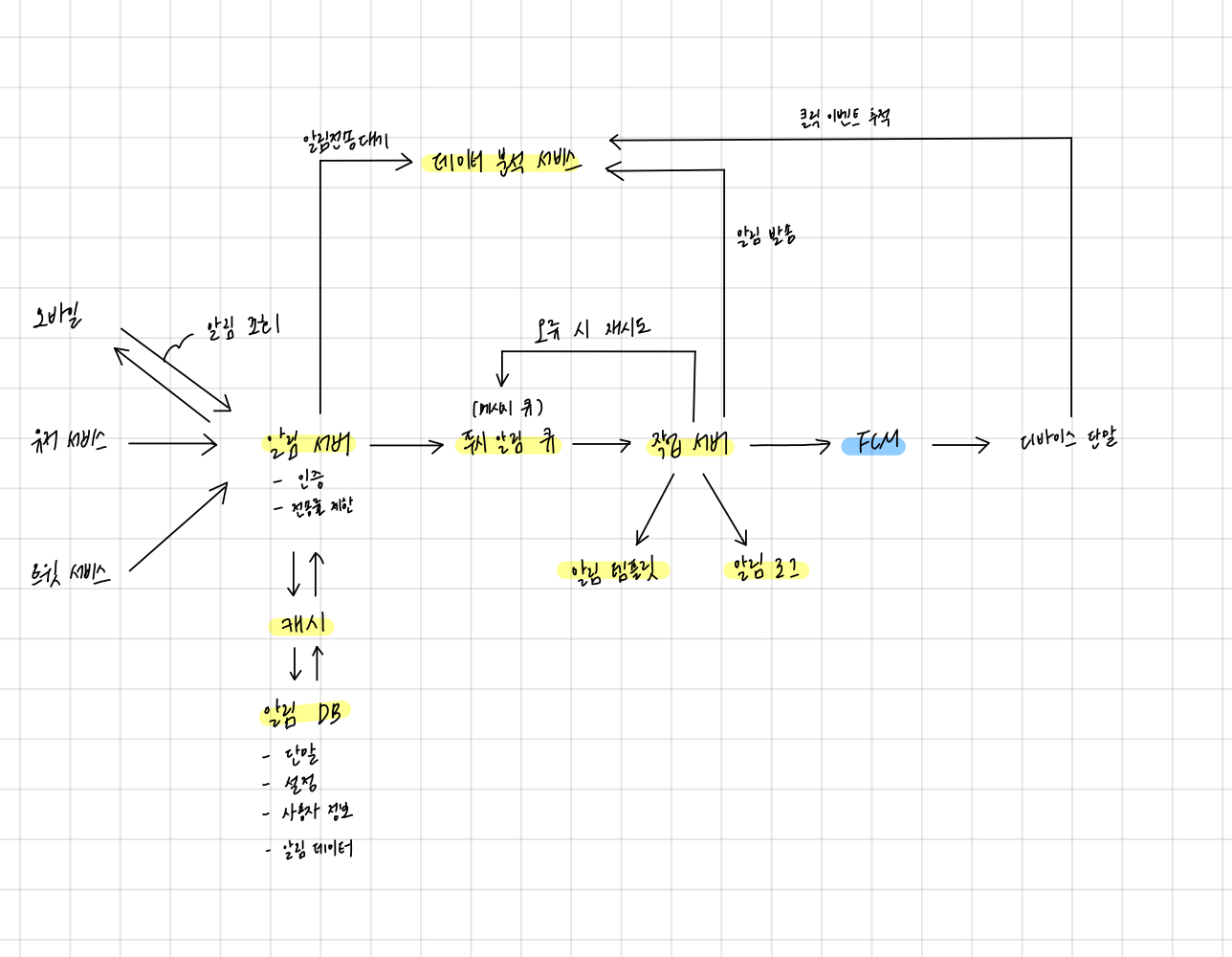

📌 3차 설계안 - 대규모 시스템 설계를 위한 확장 설계안

• 위의 추가로 고려해볼 사항이 적용된 설계안임

• 보안 및 전송률 제한
  • 알림 서버에 알림 전송 API 호출 클라이언트에 대한 인증(authentication)과 전송률 제한(rate-limiting) 기능 추가함
• 알림 전송 템플릿을 사용해 알림 생성 과정을 단순화하고 알림 내용의 일관성을 유지함
• 이벤트 추적 및 모니터링
  • 알림이 만들어진 후 성공적으로 전송되기까지의 과정을 추적하고 시스템 상태를 모니터링하기 위해 알림 전송의 각 단계마다 이벤트를 추적하고 모니터링할 수 있는 시스템을 통합함 (데이터 분석 서비스)
  • 모니터링과 추적 시스템을 추가해 시스템 상태를 확인할 수 있도록 함

•
