[Spring] Spring MVC - 구조 이해 및 기본 기능

sw_develop 2025. 4. 19. 15:44

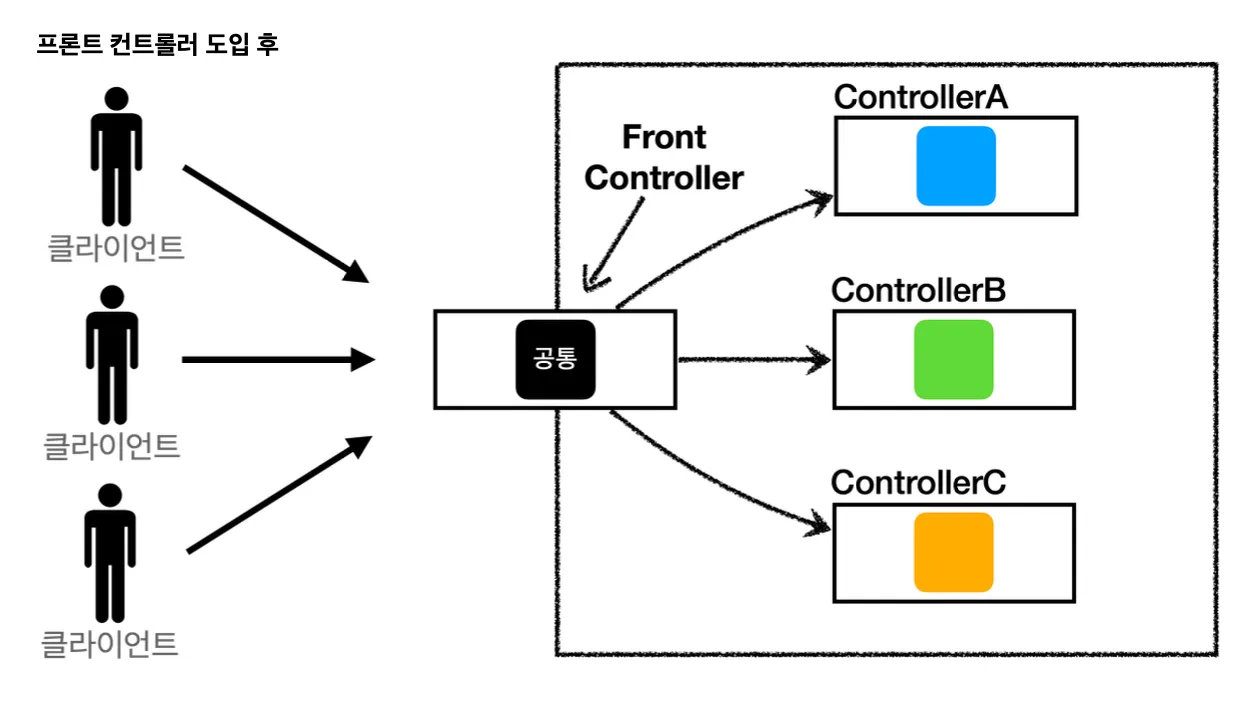

프론트 컨트롤러

프론트 컨트롤러 패턴 특징
- 프론트 컨트롤러를 담당하는 서블릿 하나로 클라이언트의 모든 요청을 받음
  - 요청이 들어오는 입구를 하나로 만들어 공통 처리 가능함
- 프론트 컨트롤러가 요청에 맞는 컨트롤러를 찾아서 호출함
- 프론트 컨트롤러를 제외한 나머지 컨트롤러는 서블릿을 사용하지 않아도 됨
  - HttpServletRequest, HttpServletResponse 등 서블릿과 관련된 코드를 사용하지 않아도 된다는 의미
  - 프론트 컨트롤러에서 호출하기 때문
Spring Web MVC와 프론트 컨트롤러
- 스프링 웹 MVC의 핵심도 바로 ‘프론트 컨트롤러’
- 스프링 웹 MVC의 ‘DispatcherServlet’이 프론트 컨트롤러 역할을 수행하는 것

스프링 MVC 전체 구조

1) Dispatcher Servlet 구조 살펴보기

`org.springframework.web.servlet.DispatcherServlet`
- 스프링 MVC도 프론트 컨트롤러 패턴으로 구현되어 있음
- 스프링 MVC의 프론트 컨트롤러가 바로 ‘DispatcherServlet’임
DispatchServlet 서블릿 등록
- 부모 클래스에서 HttpServlet을 상속 받아서 사용하고, 서블릿으로 동작함
  - DispatcherServlet -> FrameworkServlet -> HttpServletBean -> HttpServlet
- 스프링부트는 DispatcherServlet을 서블릿으로 자동으로 등록하면서 모든 경로(urlPatterns=” /”)에 대해서 매핑함
요청 흐름
- 서블릿이 호출되면 HttpServlet이 제공하는 service()가 호출됨
  - 스프링 MVC는 DispatcherServlet의 부모인 FrameworkServlet에서 service()를 오버라이딩 해두었음
- FrameworkServlet.service()를 시작으로 여러 메서드가 호출되면서 DispatchServlet.doDispatch()가 호출됨

참고) Dispatcher.doDispatch()

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
        HttpServletRequest processedRequest = request;
        HandlerExecutionChain mappedHandler = null;
        boolean multipartRequestParsed = false;
        WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

        try {
            try {
                ModelAndView mv = null;
                Exception dispatchException = null;

                try {
                    processedRequest = this.checkMultipart(request);
                    multipartRequestParsed = processedRequest != request;

                    // 1. 핸들러 조회
                    mappedHandler = this.getHandler(processedRequest);
                    if (mappedHandler == null) {
                        this.noHandlerFound(processedRequest, response);
                        return;
                    }

					// 2. 핸들러 어댑터 조회 - 핸들러를 처리할 수 있는 어댑터
                    HandlerAdapter ha = this.getHandlerAdapter(mappedHandler.getHandler());
                    String method = request.getMethod();
                    boolean isGet = HttpMethod.GET.matches(method);
                    if (isGet || HttpMethod.HEAD.matches(method)) {
                        long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
                        if ((new ServletWebRequest(request, response)).checkNotModified(lastModified) && isGet) {
                            return;
                        }
                    }

                    if (!mappedHandler.applyPreHandle(processedRequest, response)) {
                        return;
                    }

					// 3. 핸들러 어댑터 실행 -> 4. 핸들러 어댑터를 통해 핸들러 실행 -> 5. ModelAndView 반환
                    mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
                    if (asyncManager.isConcurrentHandlingStarted()) {
                        return;
                    }

                    this.applyDefaultViewName(processedRequest, mv);
                    mappedHandler.applyPostHandle(processedRequest, response, mv);
                } catch (Exception ex) {
                    dispatchException = ex;
                } catch (Throwable err) {
                    dispatchException = new ServletException("Handler dispatch failed: " + String.valueOf(err), err);
                }

                this.processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
            } catch (Exception ex) {
                triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
            } catch (Throwable err) {
                triggerAfterCompletion(processedRequest, response, mappedHandler, new ServletException("Handler processing failed: " + String.valueOf(err), err));
            }

        }
    ...
}

...


private void processDispatchResult(HttpServletRequest request, HttpServletResponse response, @Nullable HandlerExecutionChain mappedHandler, @Nullable ModelAndView mv, @Nullable Exception exception) throws Exception {
    ...

    if (mv != null && !mv.wasCleared()) {
    	// 뷰 렌더링 호출
        this.render(mv, request, response);

        ...
    } else if (this.logger.isTraceEnabled()) {
        this.logger.trace("No view rendering, null ModelAndView returned.");
    }

    ...
}

...

protected void render(ModelAndView mv, HttpServletRequest request, HttpServletResponse response) throws Exception {
    ...

    View view;
    if (viewName != null) {
		// 6. 뷰 리졸버를 통해 뷰 찾기 -> 7. View 반환
        view = this.resolveViewName(viewName, mv.getModelInternal(), locale, request);
        if (view == null) {
            String var10002 = mv.getViewName();
            throw new ServletException("Could not resolve view with name '" + var10002 + "' in servlet with name '" + this.getServletName() + "'");
        }
    } else {
        view = mv.getView();
        if (view == null) {
            String var9 = String.valueOf(mv);
            throw new ServletException("ModelAndView [" + var9 + "] neither contains a view name nor a View object in servlet with name '" + this.getServletName() + "'");
        }
    }

    ...

    try {
        if (mv.getStatus() != null) {
            request.setAttribute(View.RESPONSE_STATUS_ATTRIBUTE, mv.getStatus());
            response.setStatus(mv.getStatus().value());
        }

		// 8. 뷰 랜더링
        view.render(mv.getModelInternal(), request, response);
    } catch (Exception var8) {
        if (this.logger.isDebugEnabled()) {
            this.logger.debug("Error rendering view [" + String.valueOf(view) + "]", var8);
        }

        throw var8;
    }
}

2) Spring MVC 구조

요청 전달 : HTTP 요청이 DispatcherServlet으로 전달됨
핸들러 조회 : 핸들러 매핑을 통해 요청 URL에 매핑된 핸들러(컨트롤러)를 조회함
핸들러 어댑터 조회 : 핸들러를 실행할 수 있는 핸들러 어댑터를 조회함
핸들러 어댑터 실행 : 핸들러 어댑터를 실행함
핸들러 실행 : 핸들러 어댑터가 실제 핸들러를 실행함
ModelAndView 반환 : 핸들러 어댑터는 핸들러가 반환하는 정보를 ModelAndView로 변환해서 반환함
viewResolver 호출 : 뷰 리졸버를 찾고 실행함
View 반환 : 뷰 리졸버는 뷰의 논리 이름을 물리 이름으로 바꾸고, 렌더링 역할을 담당하는 뷰 객체를 반환함
뷰 렌더링 : 뷰를 통해서 뷰를 렌더링함

* 스프링의 핸들러 매핑과 핸들러 어댑터

스프링은 어노테이션을 활용한 유연하고, 실용적인 컨트롤러를 만들었는데 이것이 바로 @RequestMapping 어노테이션을 사용하는 컨트롤러임
@RequestMapping을 사용할 때 가장 우선순위가 높은 핸들러 매핑과 핸들러 어댑터는 RequestMappingHandlerMapping, RequestMappingHandlerAdapter 임
- 이것이 스프링에서 주로 사용하는 어노테이션 기반의 컨트롤러를 지원하는 핸들러 매핑과 어댑터임

HTTP 응답 - HTTP API, 메시지 바디에 직접 입력

HTTP API를 제공하는 경우에는 HTML이 아니라 데이터를 전달해야 하므로, HTTP 메시지 바디에 JSON 같은 형식으로 데이터를 실어 보냄
- HTML이나 뷰 템플릿을 사용해도 HTTP 응답 메시지 바디에 HTML 데이터가 담겨서 전달됨
- 여기서 설명하는 내용은 정적 리소스나 뷰 템플릿을 거치지 않고, 직접 HTTP 응답 데이터를 전달하는 경우를 말함

응답 반환 방식

package hello.springmvc.basic.response;

import hello.springmvc.basic.HelloData;
import lombok.extern.slf4j.Slf4j;
import org.springframework.http.HttpStatus;
import org.springframework.http.ResponseEntity;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.*;

import javax.servlet.http.HttpServletResponse;
import java.io.IOException;

@Controller
public class ResponseBodyController {

    // 1)
    @GetMapping("/response-body-string-v1")
    public void responseBodyV1(HttpServletResponse response) throws IOException {
    	response.getWriter().write("ok");
    }

    // 2)
    @GetMapping("/response-body-string-v2")
    public ResponseEntity<String> responseBodyV2() {
    	return new ResponseEntity<>("ok", HttpStatus.OK);
    }

    // 3)
    @ResponseBody
    @GetMapping("/response-body-string-v3")
    public String responseBodyV3() {
    	return "ok";
    }

    // 4)
    @GetMapping("/response-body-json-v1")
    public ResponseEntity<HelloData> responseBodyJsonV1() {
    	HelloData helloData = new HelloData();
        helloData.setUsername("userA");
        helloData.setAge(20);

        return new ResponseEntity<>(helloData, HttpStatus.OK);
    }

    // 5)
    @ResponseStatus(HttpStatus.OK)
    @ResponseBody
    @GetMapping("/response-body-json-v2")
    public HelloData responseBodyJsonV2() {
    	HelloData helloData = new HelloData();
        helloData.setUsername("userA");
        helloData.setAge(20);

        return helloData;
    }
}

1) 서블릿을 직접 다룰 때처럼 HttpServletResponse 객체를 통해서 HTTP 메시지 바디에 직접 ok 응답 메시지를 전달함

2) ResponseEntity는 HttpEntity를 상속 받았는데, HttpEntity는 HTTP 메시지의 헤더, 바디 정보를 가지고 있음

ResponseEntity는 여기에 더해 HTTP 응답 코드를 설정할 수 있음

3) @ResponseBody나 ResponseEntity를 사용하면 View를 사용하지 않고, HTTP 메시지 컨버터를 통해 HTTP 메시지를 직접 입력할 수 있음

4) ResponseEntity를 반환함. HTTP 메시지 컨버터를 통해 JSON 형식으로 변환되어서 반환됨

5) ResponseEntity는 HTTP 응답 코드를 설정할 수 있는데, @ResponseBody를 사용하면 이런 것을 설정하기 까다로움

대신, @ResponseStatus(HttpStatus.OK) 어노테이션을 사용하면 응답 코드도 설정할 수 있음
어노테이션이기 때문에 응답 코드를 동적으로 변경할 수는 없음

Q. @RestController은?

@Controller 대신 @RestController 어노테이션을 사용하면, 해당 컨트롤러에 모두 @ResponseBody가 적용되는 효과가 있음
- @RestController는 합성 어노테이션으로 @Controller와 @ResponseBody를 포함하고 있음
@Controller는 @Component를 포함하고 있으므로 컴포넌트 스캔 대상이 되어 스프링 빈 자동 등록 대상이 됨
@ResponseBody는 HTTP 메시지 컨버터를 사용해 데이터가 HTTP 메시지 바디에 직접 쓰여지므로 View 템플릿을 사용하지 않고 JSON 타입의 응답 데이터를 반환할 수 있음

HTTP 메시지 컨버터

뷰 템플릿으로 HTML을 생성해서 응답하는 것이 아니라, HTTP API처럼 JSON 데이터를 HTTP 메시지 바디에서 직접 읽거나 쓰는 경우 HTTP 메시지 컨버터를 사용하면 편리함
스프링 MVC는 다음의 경우에 HTTP 메시지 컨버터를 적용함
- HTTP 요청 : @RequestBody, HttpEntity(RequestEntity)
- HTTP 응답 : @ResponseBody, HttpEntity(ResponseEntity)

1) HTTP 메시지 컨버터 인터페이스

코드)

package org.springframework.http.converter;

public interface HttpMessageConverter<T> {

    boolean canRead(Class<?> clazz, @Nullable MediaType mediaType);
    boolean canWrite(Class<?> clazz, @Nullable MediaType mediaType);

    List<MediaType> getSupportedMediaTypes();

    default List<MediaType> getSupportedMediaTypes(Class<?> clazz) {
        return !this.canRead(clazz, (MediaType)null) && !this.canWrite(clazz, (MediaType)null) ? Collections.emptyList() : this.getSupportedMediaTypes();
    }

    T read(Class<? extends T> clazz, HttpInputMessage inputMessage) throws IOException, HttpMessageNotReadableException;

    void write(T t, @Nullable MediaType contentType, HttpOutputMessage outputMessage) throws IOException, HttpMessageNotWritableException;
}

HTTP 메시지 컨버터는 HTTP 요청, HTTP 응답 둘 다 사용됨
- canRead(), canWrite() : 메시지 컨버터가 해당 클래스, 미디어 타입을 지원하는지 체크
- read(), write() : 메시지 컨버터를 통해서 메시지를 읽고 쓰는 기능

2) 스프링부트 기본 메시지 컨버터

0 = ByteArrayHttpMessageConverter
1 = StringHttpMessageConverter
2 = MappingJackson2HttpMessageConverter

// 일부 생략

스프링부트는 다양한 메시지 컨버터를 제공하고, 대상 클래스 타입과 미디어 타입 둘을 체크해 사용 여부를 결정함
만약 만족하지 않으면 다음 메시지 컨버터로 넘어감

주요 메시지 컨버터

ByteArrayHttpMessageConverter: byte[] 데이터 처리
- 클래스 타입 : byte[], 미디어타입 : */* (all)
- 예)
  - 요청 : @RequestBody byte[] data
  - 응답 : @ResponseBody return byte[], 쓰기 미디어 타입 : application/octet-stream
StringHttpMessageConverter : String 문자로 데이터 처리
- 클래스 타입 : String, 미디어 타입 : */* (all)
- 예)
  - 요청 : @RequestBody String data
  - 응답 : @ResponseBody return "ok", 쓰기 미디어 타입 : text/plain
MappingJackson2HttpMessageConverter
- 클래스 타입 : 객체 또는 HashMap, 미디어 타입 : application/json 관련
- 예)
  - 요청 : @RequestBody HelloData data
  - 응답 : @ResponseBody return helloData, 쓰기 미디어 타입 : application/json 관련

3) HTTP 요청/응답 처리

1. HTTP 요청 데이터 읽기

HTTP 요청이 오고, 컨트롤러에서 @RequestBody or HttpEntity 파라미터를 사용함
메시지 컨버터가 메시지를 읽을 수 있는지 확인하기 위해 canRead()를 호출함
- 대상 클래스 타입을 지원하는가
  - ex) @RequestBody를 명시한 변수의 타입이 byte[], String, 객체 또는 HashMap인지 확인
- HTTP 요청의 Content-Type 미디어 타입을 지원하는가
  - ex) text/plain, application/json, */*
canRead() 조건을 만족하면 read()를 호출해서 객체 생성 후 반환함

2. HTTP 응답 데이터 생성

컨트롤러에서 @ResponseBody, HttpEntity로 값이 반환됨
메시지 컨버터가 해당 메시지를 쓸 수 있는지 확인하기 위해 canWrite()를 호출함
- 대상 클래스 타입을 지원하는가
  - ex) return의 대상 클래스 타입 확인 (byte[], String, 객체 또는 HashMap)
- HTTP 요청의 Accept 미디어 타입을 지원하는가 (정확히는 @RequestMapping의 produces)
  - ex) text/plain, application/json, */*
canWrite() 조건을 만족하면 write()를 호출해서 HTTP 응답 메시지 바디에 데이터를 생성함

요청 매핑 핸들러 어댑터 구조

스프링은 어노테이션 기반의 컨트롤러를 사용하고, @RequestMapping이 이를 가능하게 해줌
@RequestMapping을 처리하는 핸들러 어댑터인 RequestMappingHandlerAdapter가 요청/응답 데이터를 처리해줌

1) RequestMappingHandlerAdapter 동작 방식

요약

요청값 변환 및 처리 : ArgumentResolver, 응답값 변환 및 처리 : ReturnValueHandler

ArgumentResolver

어노테이션 기반의 컨트롤러는 매우 다양한 메서드 파라미터를 사용할 수 있음
이렇게 파라미터를 유연하게 처리할 수 있는 이유가 바로 ArgumentResolver 덕분임
어노테이션 기반 컨트롤러를 처리하는 RequestMappingHandlerAdapter는 ArgumentResolver를 호출해서 컨트롤러(핸들러)가 필요로 하는 다양한 파라미터의 값(객체)을 생성하고, 파라미터의 값이 모두 준비되면 컨트롤러를 호출하면서 값을 넘겨줌

동작 방식

코드)

package org.springframework.web.method.support;

public interface HandlerMethodArgumentResolver {
    boolean supportsParameter(MethodParameter parameter);

    @Nullable
    Object resolveArgument(MethodParameter parameter, @Nullable ModelAndViewContainer mavContainer, NativeWebRequest webRequest, @Nullable WebDataBinderFactory binderFactory) throws Exception;
}

ArgumentResolver의 supportsParameter()를 호출해서 대상 ArgumentResolver 구현체가 해당 파라미터를 지원하는지 체크하고, 지원하면 resolveArgument()를 호출해서 실제 객체를 생성함
생성된 객체가 컨트롤러 호출 시 전달됨

ReturnValueHandler

ArgumentResolver와 비슷하고, 대신 응답값을 변환하고 처리함
- 컨트롤러에서 String으로 뷰 이름만 반환해도 동작하는 이유가 바로 ReturnValueHandler가 처리해주기 때문임

코드)

package org.springframework.web.method.support;

public interface HandlerMethodReturnValueHandler {
    boolean supportsReturnType(MethodParameter returnType);

    void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType, ModelAndViewContainer mavContainer, NativeWebRequest webRequest) throws Exception;
}

Q. 그렇다면 HTTP 메시지 컨버터는 스프링 MVC 구조의 어디에서 사용되는 것일까?

요약

요청 : @RequestBody, HttpEntity 타입의 파라미터를 처리하는 ArgumentResolver가 HTTP 메시지 컨버터를 호출해 필요한 객체를 생성함
응답 : @ResponseBody, HttpEntity 타입의 반환값을 처리하는 ReturnValueHandler가 HTTP 메시지 컨버터를 호출해 응답 결과를 만듦

HTTP 메시지 컨버터 위치

요청의 경우
- @RequestBody와 HttpEntity를 처리하는 각각의 ArgumentResolver가 있음
- ArgumentResolver들이 HTTP 메시지 컨버터를 사용해 필요한 객체를 생성한 후 핸들러(컨트롤러)에게 전달함
응답의 경우
- @ResponseBody와 HttpEntity를 처리하는 각각의 ReturnValueHandler가 있음
- ReturnValueHandler가 HTTP 메시지 컨버터를 호출해 응답 결과를 만듦
스프링 MVC는 ArgumentResolver, ReturnValueHandler를 둘 다 구현한 구현체를 사용함
- @RequestBody와 @ResponseBody가 있으면, RequestResponseBodyMethodProcessor 사용
- HttpEntity가 있으면, HttpEntityMethodProcessor 사용

참고

스프링 MVC 1편
